باسلام وضمن گرامی داشت روز جهانی قدس توجه شمارا به مطالب این پست جلب میکنم.

بار ها شده است که در محلی که می خواهید کاری انجام دهید نورکمی وجود داشته است برای حل این مشکل می توانیدچراغ سیار رابسازید

وسایل موردنیاز:سیم دو رشته ی کلفت(به هرمقدار)، دوشاخ یک عدد ،پاتروم  یک عدد ، کلید بین راهی  یک عدد،لامپ(ازهر نوع)

روش ساخت :ابتدا برای وصل کردن دوشاخ سر سیم را 1سانت لخت کرده وسپس پیچ دوشاخ راباز میکنیم ،بعد سرسیم هارا به آنها وصل کرده وپیچ هارا محکم کنید.

درجایی که کلید رامی خواهید قرار دهید با پیچ گوشتی وسط سیم راباز کرده وکمی قطع ولخت کنید وسپس پیچ هارا باز کرده ووصل کنید.

در آخرسیم که می خواهید پاتروم راوصل کنیم سر سیم را 1سانت لخت کرده وسر پاتروم راباز کنید وآنها رابه پیچ وصل کنید.

درآخر همه ی مراحل رامرور کرده ودقت کنید که اتصالی وجود نداشته باشد ،سپس لامپ راوصل کنید ودوشاخ رابه پریز وصل کنید ،کلید را در حالت روشن بگزارید خواهید دید که لامپ روشن می شود.

نظر فراموش نشود....

باسلام وعرض تسلیت به مناسبت شهادت حضرت علی (ع)توجه شمارابه ساخت مدار چشمک زن یک کانال جلب می کنم

وسایل مورد نیاز:برد بورد 1عدد،آی سی LM3909،خازن 100میکرو فاراد، ال ای دی از هر رنگی ،مقداری سیم مفتول ،باطری قلمی 1/5ولت.

روش ساخت:((مراحل راباتوجه به نقشه ی زیر انجام دهید))

اول آی سی رادر محل وسط برد بود نصب کنید سپس پایه بلند خازن را به پایه ی2آی سی پایه کوتاه رابه پایه1 وصل کنید سپس باتکه سیم اینپایه هارا بهپایه 8وصل کرده وپایه+ال ای دی رابه آن وصل کنید وپایه منفی رابه پایه ی6وصل کنید .در اخرهم قطب +باطری را به پایه5 ومنفی را به4 وصل کنید .خواهید دید که ال ای دی به تناوب چشمک می زند.

((اگر باقطعات آشنایی ندارید به آرشیو تیر1392مراجعه کنید))

نظر فراموش نشود .

((نقشه متعلق بهWWW.MECHATRONICS.BLOGFA.COM است))

باسلام وعرض تسلیت به مناسبت شهادت حضرت علی (ع)توجه شمارابه اطلاعاتی درباره ی ترانزیستور ها جلب می کنم

ترانزیستور یکی از مهمترین قطعات الکترونیکی می‌باشد. ترانزیستور یکی از ادوات حالت جامد است که از مواد نیمه رسانایی مانند سیلیسیم و ژرمانیم ساخته می‌شود. یک ترانزیستور در ساختار خود دارای پیوندهای پیوند نوع N و پیوند نوع P می‌باشد.

ترانزیستورهای جدید به دو دسته کلی تقسیم می‌شوند: ترانزیستورهای اتصال دوقطبی (BJT) و ترانزیستورهای اثر میدانی (FET). اعمال جریان در BJTها و ولتاژ در FETها بین ورودی وترمینال مشترک رسانایی بین خروجی و ترمینال مشترک را افزایش می‌دهد، از اینرو سبب کنترل جریان بین آنها می‌شود. مشخصات ترانزیستورها به نوع آن بستگی دارد. لغت «ترانزیستور» به نوع اتصال نقطه‌ای آن اشاره دارد، اما انی سمبل قدیمی با سمبل‌هایی را کردند که اختلاف ساختار ترانزیستور دوقطبی را به صورت دقیقتر نشان می‌داد، اما این ایده خیلی زود رها شد.^{[نیازمند منبع]} در مداراهای آنالوگ، ترانزیستورها در تقویت کننده‌ها استفاده می‌شوند، (تقویت کننده‌های جریان مستقیم، تقویت کننده‌های صدا، تقویت کننده‌های امواج رادیویی) و منابع تغذیه تنظیم شده خطی. همچنین از ترانزیستورها در مدارات دیجیتال بعنوان یک سوئیچ الکترونیکی استفاده می‌شوند، اما به ندرت به صورت یک قطعه جدا، بلکه به صورت بهم پیوسته در مدارات مجتمع یکپارچه بکار می‌روند. مداراهای دیجیتال شامل گیت‌های منطقی، حافظه با دسترسی تصادفی (RAM)، میکروپروسسورها و پردازنده‌های سیگنال دیجیتال (DSPs) هستند. ترانزیستور می‌تواند به عنوان سوییچ نیز کار کند. ترانزستور سه بایه دارد.

ساختمان ترانزیستور

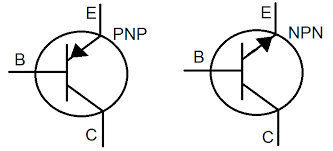

BJT از اتصال سه لایه بلور نیمه هادی تشکیل می‌شود. لایه وسطی بیس(base)، و دو لایه جانبی، یکی امیتر(emitter) و دیگری کلکتور(collector) نام دارد. نوع بلور بیس، با نوع بلورهای امیتر و کلکتور متفاوت است.معمولاً میزان ناخالصی در امیتر بیشتر از دو لایه دیگر وهمچنین عرض لایه بیس کمتر و عرض لایه کلکتور بیشتر از لایه های دیگر است.^[1] دریک ترانزیستور دوقطبی، لایه امیتر یا گسیلنده بیشترین مقدار ناخالصی را دارد. که الکترونها از امیتر به سوی لایه کلکتور که ناخالصی کمتری دارد، گسیل داده می شود.

اهمیت

ترانزیستور از سوی بسیاری بعنوان یکی از بزرگترین اختراعات در تاریخ نوین مطرح شده‌است، در رتبه بندی از لحاظ اهمیت در کنار ماشین چاپ، خودرو و ارتباطات الکترونیکی و الکتریکی قرار دارد. ترانزیستور عنصر فعال کلیدی در الکترونیک مدرن است. اهمیت ترانزیستور در جامعه امروز متکی به قابلیت آن برای تولید انبوه که از یک فرایند (ساخت) کاملاً اتماتیک که قیمت تمام شده هر ترانزیستور در آن بسیار ناچیز است استفاده می‌کند. اگرچه میلیون‌ها ترانزیستور هنوز تکی (به صورت جداگانه) استفاده می‌شوند ولی اکثریت آنها به صورت مدار مجتمع (اغلب به صورت مختصر IC و همچنین میکرو چیپ یا به صورت ساده چیپ نامیده می‌شوند) همراه با دیودها، مقاومت‌ها، خازن‌ها و دیگر قطعات الکترونیکی برای ساخت یک مدار کامل الکترونیک ساخته می‌شوند. یک گیت منطقی حاوی حدود بیست ترانزیستور است در مقابل یک ریزپردازنده پیشرفته سال 2006 که می‌تواند از بیش از 7/1 میلیون ترانزیستور استفاده کند (ماسفت‌ها)[1]. قیمت کم، انعطاف پذیری و اطمینان از ترانزیستور یک قطعه همه کاره برای وظایف غیرمکانیکی مثل محاسبه دیجیتال ساخته‌است. مدارات ترانزیستوری به خوبی جایگزین دستگاه‌های کنترل ادوات و ماشین‌ها شده‌اند. استفاده از یک میکروکنترلر استاندارد و نوشتن یک برنامه رایانه‌ای که عمل کنترل را انجام می‌دهد اغلب ارزان تر و موثرتر از طراحی معادل مکانیکی آن می‌باشد. بعلت قیمت کم ترانزیستورها و ازاینرو رایانه‌ها گرایشی برای دیجیتال کردن اطلاعات وجود دارد. با رایانه‌های دیجیتالی که توانایی جستجوی سریع، دسته بندی و پردازش اطلاعات دیجیتال را ارائه می‌کنند، تلاش بیشتری برای دیجیتال کردن اطلاعات شده‌است. در نتیجه امروزه داده‌های رسانه‌ای بیشتری به دیجیتال تبدیل می‌شوند، در پایان توسط رایانه تبدیل شده و به صورت آنالوگ در اختیار قرار می‌گیرد. تلویزیون، رادیو و روزنامه‌ها چیزهایی هستند که تحت تاثیر این انقلاب دیجیتال واقع شده‌اند.

کاربرد

ترانزیستور دارای 3 ناحیه کاری می‌باشد. ناحیه قطع/ناحیه فعال(کاری یا خطی)/ناحیه اشباع ناحیه قطع حالتی است که ترانزیستور در ان ناحیه فعالیت خاصی انجام نمی‌دهد. اگر ولتاژ بیس را افزایش دهیم ترانزیستور از حالت قطع بیرون امده و به ناحیه فعال وارد می‌شود در حالت فعال ترانزیستور مثل یک عنصر تقریباً خطی عمل می‌کند اگر ولتاژ بیس را همچنان افزایش دهیم به ناحیه‌ای می‌رسیم که با افزایش جریان ورودی در بیس دیگر شاهد افزایش جریان بین کلکتور و امیتر نخواهیم بود به این حالت می‌گویند حالت اشباع و اگر جریان ورودی به بیس زیاد تر شود امکان سوختن ترانزیستور وجود دارد. ترانزیستور هم در مداراتالکترونیک آنالوگ و هم در مدارات الکترونیک دیجیتال کاربردهای بسیار وسیعی دارد. درمدارات آنالوگ ترانزیستور در حالت فعال کار می‌کند و می‌توان از آن به عنوان تقویت کننده یا تنظیم کننده ولتاژ (رگولاتور) و... استفاده کرد. و در مدارات دیجیتال ترانزیستور در دو ناحیه قطع و اشباع فعالیت می‌کند که می‌توان از این حالت ترانزیستور در پیاده سازی مدار منطقی، حافظه، سوئیچ کردن و... استفاده کرد. به جرات می‌توان گفت که ترانزیستور قلب تپنده الکترونیک است.

عملکرد

ترانزیستور از دیدگاه مداری یک عنصر سه‌پایه می‌باشد که با اعمال یک سیگنال به یکی از پایه‌های آن میزان جریان عبور کننده از دو پایه دیگر آن را می‌توان تنظیم کرد. برای عملکرد صحیح ترانزیستور در مدار باید توسط المان‌های دیگر مانند مقاومتها و... جریان‌ها و ولتاژهای لازم را برای آن فراهم کرد و یا اصطلاحاً آن را بایاس کرد.

انواع

دو دسته مهم از ترانزیستورها ترانزیستور دوقطبی پیوندی (BJT) (Bipolar Junction Transistors) و ترانزیستور اثر میدان (FET) (Field Effect Transistors) هستند. ترانزیستورهای اثزمیدان نیز خود به دو دسته?ترانزیستور پیوند اثر میدانی (JFET) و ماسفتها (Metal Oxide SemiConductor Field Effect Transistor) تقسیم می‌شوند.

آشنایی با آی سی ها 555 (آچار فرانسه آی سی ها)

آی سی 555 همه جا یافت می شود و یکی از ارزانترین و در عین حال پرکاربردترین و قوی ترین انواع موجود در بازار است.گاهی اوقات به صورت TTL 555  به بازار عرضه شده و تغذیه آن از حدرد 4 ولت تا 16 الی 18 ولت مقدور است.قیمت زیادی نداشته و بیشتر بستگی به تعداد خریداری شده و شرکت تولید کننده آن دارد.حتی وقتی خروجی آی سی به باری وصل نیست.

مدار داخل تراشه جریانی در حدود 10 میلی آمپر مصرف می کند.لذا اگر لازم است که تراشه همیشه به تغذیه متصل و روشن باشد.این آی سی برای کار با باتری خیلی مناسب نیست.

نمونه های خانواده  CMOS این تراشه (ICM7555,ICL7555,TLC555) نیز موجود بوده و با تغذیه 2 الی 18 ولت کار می کنند و مدار داخلی آنها هنگام روشن بودن،جریانی در حدود 60 میکرو آمپر می کشد.قیمت این آی سی ها هم مثل تراشه های خانواده TTL،ارزان و مناسب می باشد.در زبان فنی الکترونیک، تراشه های خانواده TTL555 ، و آی سی های گروهCMOS،7555 نامیده می شوند.555 در محفظه های 8 پایه ای و به صورت تک تایمر عرضه شده و نوع دوقلوی آن که 556 نامیده می شود،14 پایه دارد.

7555 هم به همین صورت است و نوع تک تایمر آن در محفظه های 8 پایه و نمونه  دوقلوی آن که 14 پایه دارد،7556 نامیده می شود.

تراشه های 555 و 7555،اکثرا تایمر یا زمان سنج هم نامیده می شوند.این آی سی ها در داخل خود از حدود 28ترانزیستور سود می جویند و تنها قطعات اضافی مورد نیاز همراه آنها،عناصر زمانبندی،یعنی یک مقاومت و یک خازن می باشد.وقتی خازنی به یک ولتاژ متصل می شود،شارژ شدن آن به زمان خاصی نیاز دارد اگر یک مقاومت هم با خازن مزبور سری شده باشد،زمان یاد شده بیشتر خواهد شد.تراشه مورد نظر ما،ولتاژ صعودی یا نزولی را آشکار می سازد.وقتی ولتاژ خازن  دو سوم ولتاژ تغذیه می شود،خروجی Lمی گردد و به طریق مشابه زمانی که ولتاژ یاد شده به یک سوم ولتاژ تغذیه افت نماید،خروجی Hمی شود.

با این آی سی می توان کارهای دیگری را هم صورت داد مثلا عملکرد آن را متوقف کرد یا ترتیبی اتخاذ نمود که در پایه خروجی یک H_Lواحد ارایه دهد که حالت اخیر به عملکرد تک پایا یا تک ضربه ای معروف است.

وقتی فرکانس خروجی آی سی بیش از یک سیکل بر ثانیه (1 هرتز) می شود،مدار،نوسان ساز نامیده شده و در صورتی که فرکانس یا شده کمتر از حد مزبور گردد به آن تایمر می گوییند.

این آی سی را نباید به غلط تایمر 555 نامید چون کاربرذهای گوناگون دیگری هم دارد.به این دلیل است که در این مقاله ما از آن فقط به عنوان 555 (بخوانید 5،5،5) یاد می کنیم.نکته دیگری که در این رابطه باید از آن آگاه باشید،ولتاژ در پایه خروجی 3 ولت است.

ولتاژ پایه یاد شده حدود 1 تا 2 ولت کمتر از ولتاژ خط بوده و هیچوقت صفر نمی شود (وقتی جریان کشیده از مدار 10 میلی آمپر باشد،0.7 ولت و به ازای 200 میلی آمپر،1900 میلی ولت است).

برای مثال وقتی ولتاژ خروجی حدود 10 ولت باشد،به ولتاژ تغذیه ای در حدود 12.6 ولت نیاز خواهیم داشت.از نظر اصظلاحاتالکترونیکی، 555 توانایی های گیرندگی و دهندگی خیلی خوبی نداشته و ضعیف عمل می کند.

پایه های 555

شناسایی پایه های 555 به شرح زیر است :

هنگام  رسم دیاگرام مداری،همیشه 555 را شبیه قطعه ای که موقعیت پایه های آن در شکل مشخص گردیده نشان دهید.در این صورت تشخیص سریع عملکرد هر یک از پایه ها ساده تر خواهد شد.

وظیفه هر یک از پایه ها به شرح زیر است :

پایه 1 یا زمین : به خط صفر ولت وصل می شود.

پایه 2 یا فرمان(تحریک): با آشکار سازی یک سوم ولتاژ خط،خروجی را H  می کند.پایه 2،پایه 6 را کنترل می نماید.اگر پایه 2،Lو پایه 6 هم Lباشد،خروجی به وضعیت Hرفته و به همان حالت باقی می ماند.اگر پایه 6 ،Hو پایه 2،Lشود،تا زمانی که پایه 2  ،L باقی بماند،خروجی Lخواهد بود.این پایه امپدانس بسیار زیادی ( در حدود 10 مگا اهم ) داشته و با جریانی در حدود 1 میکروآمپر، راه اندازی می شود.

پایه 3 یا خروجی : پایه های 3 و 7 هم فاز هستند.این پایه با 2 ولت کمتر از ولتاژ خط،Hشده و با حدود 0.5 ولت بیشتر از صفر ولت،Lگردیده و توانایی عبور جریانی نزدیک به 200 میلی آمپر را دارد.

پایه 4 یا ریست : از نظر داخلی از طریق یک مقاومت 100 کیلواهم،Hاست.برای ری ست شدن آی سی،ولتاژ آن باید زیر 0.8 ولت باشد.

پایه 5 یا کنترل : اعمال یک ولتاژ به این پایه،زمان بندی شبکه RCرا به طور قابل ملاحظه ای تغییر می دهد.

پایه 6 یا آستانه : با آشکار سازی دو سوم ولتاژ خط،فقط اگر پایه 2،Hباشد،خروجی را می کند.این پایه امپدانس بسیار زیادی (در حدود 10 مگااهم) داشته و با جریانی در حدود 0.2 میکروآمپر،تحریک می گردد.

پایه 7 یا دشارژ : وقتی ولتاژ پایه 6، دو سوم ولتاژ خط شود،این پایه Lمی گردد مشروط بر اینکه پایه 2 ،H  باشد.اگر پایه 2،Hباشد،پایه 6 می تواند Hیا L  بوده و در هر صورت پایه 7 ،L  باقی می ماند.وقتی پایه 2،یک سوم ولتاژ خط را شناسایی کند ( حتی با یک پالس L  )، اگر پایه 6، Lباشد، این پایه ( پایه 7 )،باز شده (H)و در همان وضعیت باقی می ماند.توجه داشته باشید که پایه های 7 و 3،هم فاز هستند.رفتار پایه های 3و 7 با هم یکی است ولی پایه 7،H  نشده و به اصطلاح باز می شود.ولی امکان  Lشدن آن وجود داشته و در این حالت 200 میلی آمپر جریان می کشد،اگر می خواهید تراشه ،توانایی کشندگی مناسبی از خود نشان دهد،پایه های 3 و 7 را به هم متصل کنید.

پایه 8 یا تغذیه : به خط مثبت تغذیه متصل می شود.

ساده ترین نوسان ساز با 555

در ساده ترین نوسان سازی که با 555 طراحی می شود،پایه خروجی 3،از طریق مقاومت R1به خازن C1متصل می شود.وقتی مدار آغاز به کار می کند،خازن خالی و پایه خروجی 3،H  است.در این موقع، C1از طریق R1  شارژ شده و وقتی پایه 6،دو سوم ولتاژ خط را شناسایی کند، پایه خروجی 3،Lمی گردد.در این هنگام،R1باعث تخلیه خازن C1شده و وقتی پایه 2،یک سوم ولتاژ خط را شناسایی نماید.پایه خروجی 3،H  شده و موجب تکرار چرخه می گردد.

به فاصله زمانی H  بودن خروجی،اصطلاحا ((نشانه یا مارک )) و به مقدار Lبودن آن، ((فاصله یا اسپیس)) می گویند.

در دیاگرام نشان داده شده،اندازه های نشانه و فاصله با هم مساوی بوده و به این حالت ((1 به 1)) یا ((50-50)) می گویند.

اگر در خروجی از یک مقاومت و یک خازن معمولی یا الکترولیتی استفاده شود،شکل موج حاصله بسیار شبیه و نزدیک به یک موج سینوسی خواهد بود
